生物质填料，良好的机械和滑动性能

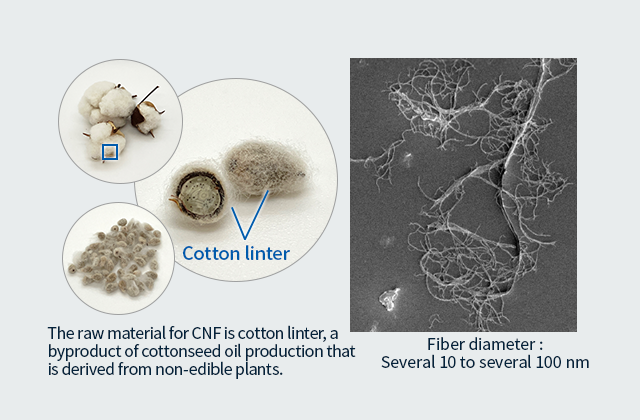

CNF 纳米复合材料 CNF 增强热塑性塑料

PA/CNF 复合材料将旭化成的耐热 CNF 与各种类型的 PA 结合在一起。与非增强 PA 或 PA/GF 相比，这些材料的主要特点包括良好的滑动性能、在低温和高温下都具有良好的刚性、低比重和出色的可再加工性。PA/CNF 复合材料非常适合用于制造尺寸较小、壁较薄、重量较轻的滑动部件。

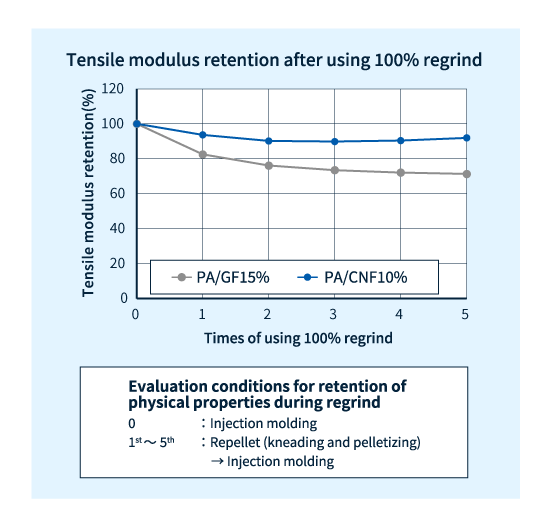

特点1：使用再生料后仍具有较高的耐热性和机械性能保持率

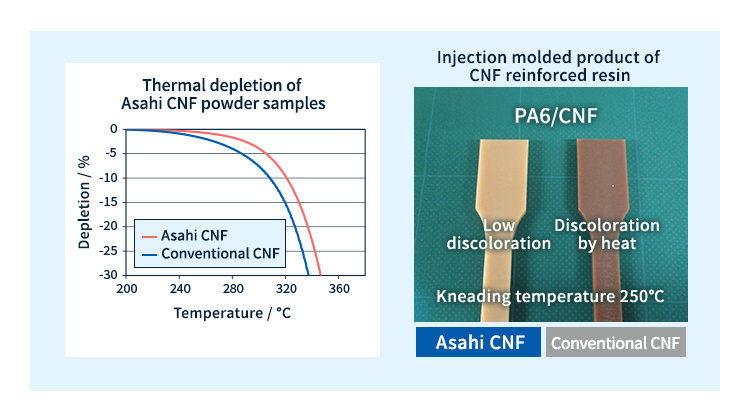

旭化成的耐热性CNF具有较低的热降解性和纤维断裂性，使用再生料后机械性能保持率较高，与传统CNF相比，注塑产品不易变色，成型时外观更佳（见下图）。

特点2：刚性高、尺寸稳定性好
旭化成的PA/CNF复合材料与非增强聚酰胺和玻璃纤维（GF）增强聚酰胺相比，表现出较高的比弯曲弹性，在常温23℃至高温80℃范围内具有较高的弯曲模量，线性膨胀系数也较低。　

特点3：良好的滑动性能

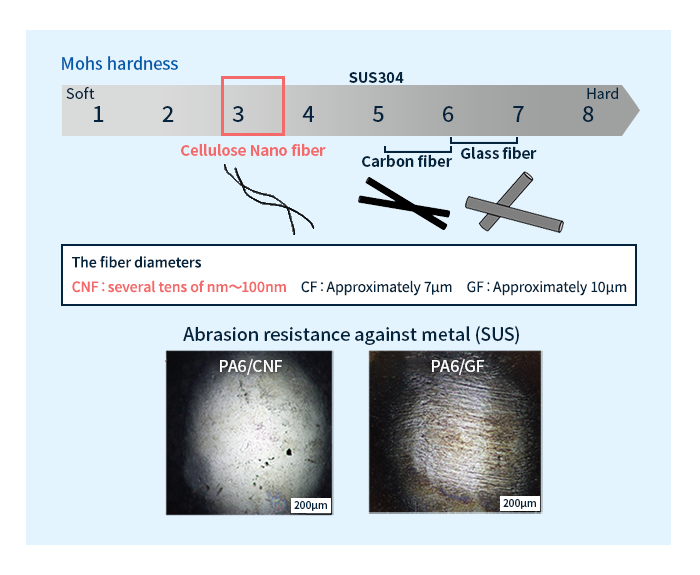

旭化成的 PA/CNF 复合材料摩擦系数低，磨损率低，不易磨损摩擦对象（如金属）。
由于 CNF 纳米复合材料比玻璃纤维增强材料更不容易磨损其滑动的金属表面，因此这些材料无需采用特殊的表面处理步骤来处理这些金属表面。

生物质塑料PA610/CNF复合材料
PA610 是一种生物质工程塑料，含有 60% 源自植物的聚合物。将 PA610 与 10% CNF 增强剂混合可产生植物来源含量为 65% 的复合材料。通过使用 PA610 作为基础聚合物，进一步提高了生物质原料比例，同时仍具有 PA/CNF 的优异再加工性、刚性、尺寸稳定性和滑动性能，如上所述。

⇒有关植物衍生聚酰胺（PA）610 LEONA™ BG系列产品的更多信息，请点击此处。

POM/CNF 复合材料将旭化成的高耐热性 CNF 与 POM 相结合。与一般 POM 相比，这些材料的主要特点包括良好的滑动性能、高温下良好的刚性、较小的收缩率、较低的热膨胀系数以及良好的高温蠕变性能。POM/CNF 复合材料非常适合用于制造尺寸较小、壁较薄、重量较轻的滑动部件。

特点 1：对金属或相同材料制成的表面具有出色的滑动性能
POM 具有良好的机械性能，并表现出卓越的摩擦和磨损特性，使其成为制造齿轮和其他滑动部件的热门选择。此外，与玻璃纤维增 强材料相比，CNF 不太可能磨损滑动部件中的金属伙伴表面。因此，POM/CNF 复合材料结合了良好的机械性能和改进的滑动性能。
此外，即使用作相对于相同材料表面的滑动组件（这种情况通常被认为会产生较差的性能），POM/CNF 组件也具有低摩擦和低磨损并且运行安静，如下图所示。因此，选择POM/CNF材料不仅可以缩小产品尺寸，还可以让多种材料被单一材料替代。

特点2：成型加工特性（异形挤出成型）
采用本公司独特的CNF分散技术得到的CNF增强POM树脂，可以实现以往难以进行的POM型材挤出成型。
传统上，POM被认为是一种不适合型材挤出成型的树脂，但我们的CNF增强POM树脂表现出独特的粘度特性和成型收缩抑制能力，使其适合于复杂型材挤出成型。
成型品外观良好、尺寸精度优异、滑动性优良，适合用于导轨等滑动部位。

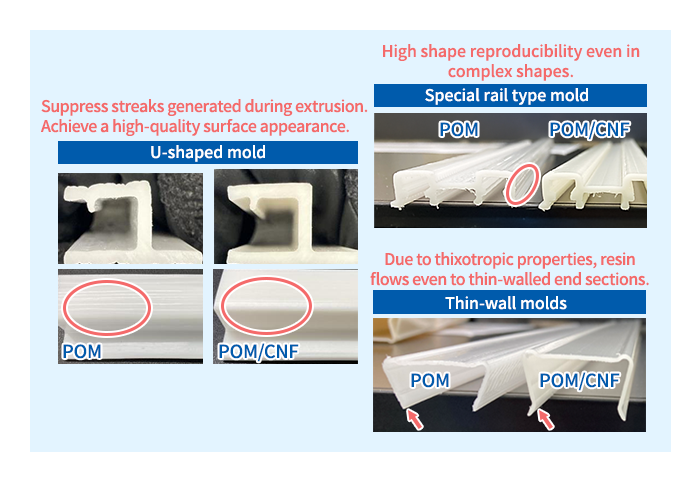

特殊形状挤压制品（Excel Tokai 株式会社成型）
