拓扑优化详细信息
计算满足约束条件/目标条件的适当和理想的形状
这是一个Topology优化分析的简单例子。

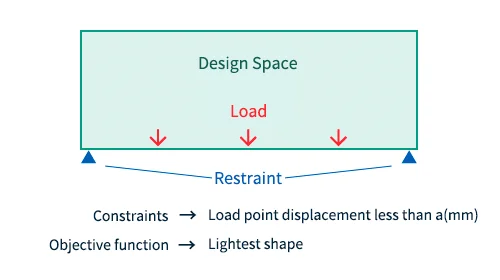

左图中绿色区域为设计空间，在此空间中固定两端，对三点施加载荷，指示载荷点的位移小于a(mm)，从而制作出轻的形状。
右图是使用Altair Engineering的HyperWorks计算的过程。通过改变设计空间中各部分的密度来优化材料的配置。红色是被判定为必要的部分，蓝色是被判定为不必要的部分。在本例中，通过设计约束，经过59次计算，计算出了一个类似钢桥的形状。
特征
Topology优化分析是一种分析，揭示在设计可用空间中应如何放置材料以实现适当和理想的结构。给定设计空间、载荷条件、约束和约束，计算出优化所需性能指标的材料排列。针对设计空间模型中假设的产品使用环境和规格找到适当和理想的形状。
但是，在实际基于Topology优化分析的结果进行产品设计时，需要进行相当大的改进。旭化成，我们利用Topology优化分析的结果来考虑注塑成型中使用的模具的适当拉动方向，并且能够计算出既不太薄也不太厚的适当和理想的肋条形状。
【Topology优化分析的应用】
.png)
.png)
分析案例研究
超轻型制动踏板支架的挑战

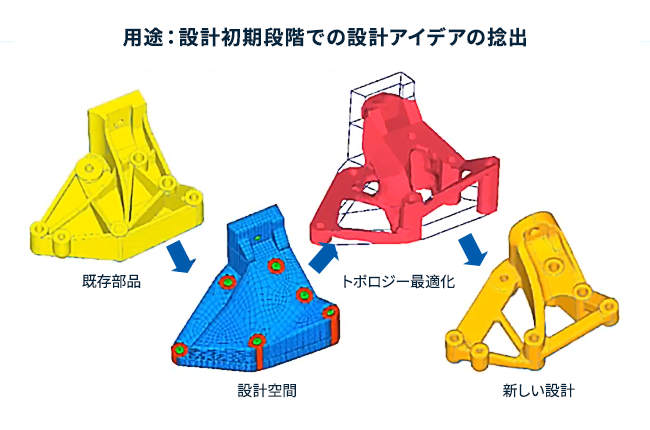

这是从钢模型到树脂模型的拓扑优化以得出适当和理想的形状的示例。
我们通过使用 CAE 支持在短时间内以低成本设计高性能产品。
有关案例研究的更多信息，请点击下面的“下载幻灯片”。
