动态结构分析

特征

冲击分析（动态结构分析）是预测当物体在短时间内受到突然的力（例如碰撞或跌落）时，物体的应力、位移和其他响应的分析。

影响分析详细信息

树脂的应变率依赖性。

树脂具有材料性质根据变形速度而变化的特性，称为应变率依赖性。
当预测的现象属于高速范围时，需要高速下的应力应变关系。因此，不能使用通常的静态拉伸试验机，而要使用液压伺服试验机。
然而，高速拉伸试验极其困难，即使是旭化成也只掌握了有限几种材料的数据。
如果想要预测的现象变得更快，则无法仅通过通常的树脂特性（低速应力-应变曲线）来表达。

旭化成独特的材料模型

聚酰胺等结晶性树脂含有结晶部分和非结晶部分，如图（左）所示。
拉伸未增强聚酰胺的哑铃状试验片时，如图（右）所示，会发生颈缩，从而导致延性断裂。这是树脂特有的特性，其中非晶态区域的聚合物被拉伸，发生微观损伤，并且在结晶区和非晶态区域的边界处发生断裂。
为了预测断裂模式和断裂时吸收的能量，本公司和集团公司旭化成工程株式会社开发了考虑这种微观损伤的材料模型，并将其应用于冲击分析。
我们开发了一种考虑这种微观损伤的材料模型，并将其应用于冲击分析，以便我们可以预测故障模式和故障时吸收的能量。

● 如果您对材料模型中使用的方程感兴趣，请参阅文献。

案例研究-1

旭化成独特材料模型的应用实例

通过应用独特的材料模型，与传统材料模型相比，分析结果与实际失效模式更加一致。

案例研究-2

油底壳崩裂评价应用实例

模拟金属子弹（模拟被踢起的石头）击中塑料油底壳的试验，用高速摄像机拍摄实际试验画面并进行比较。裂纹的进展等解析结果与实验结果高度一致，即使应用于复杂的形状也获得了良好的结果。
详细内容请参见CAE分析实例“冲击分析的精度验证”。

案例研究-3

LENCEN™的应用示例

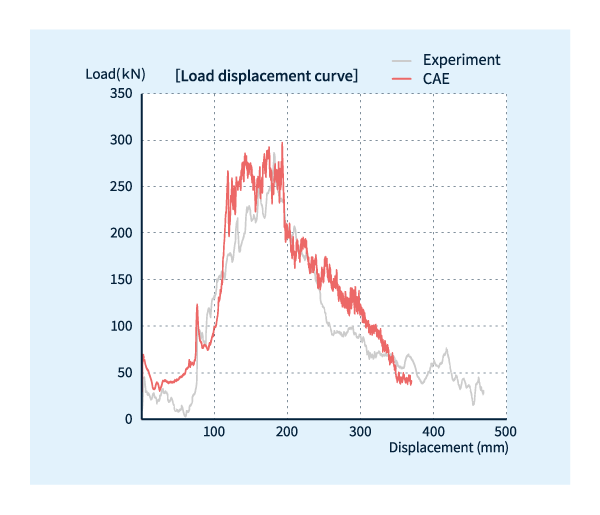

通过使用LS DYNA层压复合材料模型MAT58（MAT_LAMINATED_COMPOSITE_FABRIC），可以准确再现本公司的LENCEN™与多种材料相结合的组装部件的断裂行为。
在本案例中，我们将介绍多功能电池盖“CELL to FLOOR”概念部件的侧面碰撞试验结果。通过详细的建模，我们可以准确地再现破坏后的变形。
