泡沫树脂SunForce™在带融雪加热器的毫米波雷达天线罩中的应用

配备融雪加热器的毫米波雷达天线罩面临的挑战

在汽车搭载的障碍物检测系统中，毫米波雷达凭借在降雨、浓雾、夜间等恶劣条件下也能保持较高的检测能力而脱颖而出，成为自动驾驶技术中不可或缺的要素。

但是，在降雪时，机罩上积雪会增加毫米波的反射，导致探测性能下降。为了解决这个问题，在机罩内放置加热器来融化积雪的技术已经投入实用。

采用SunForce™隔热结构的优势

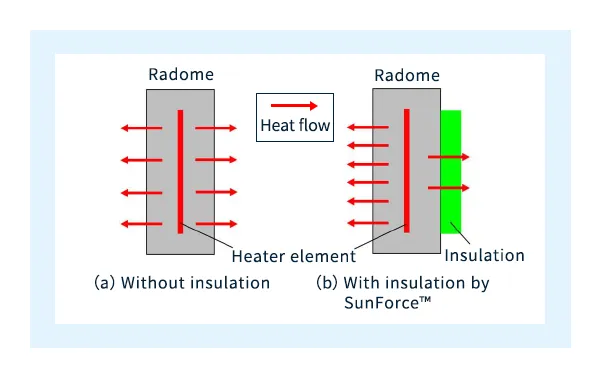

现有的带有加热器的毫米波雷达罩中，加热器产生的热量在罩内均匀分布，因此只有约一半的热量有助于融雪。

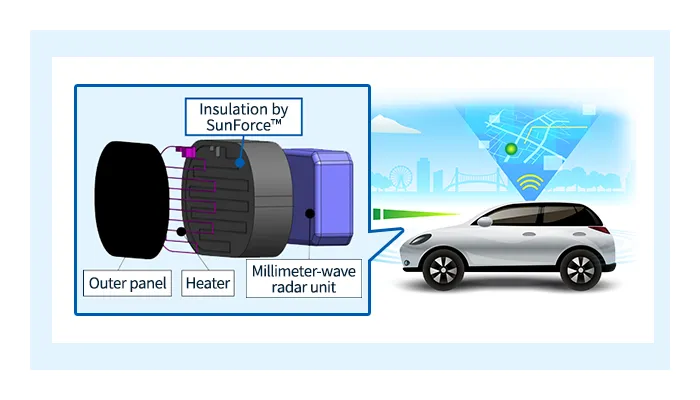

为了解决这一问题，旭化成提出了在毫米波雷达天线罩背面配置由发泡改性PPE树脂制成的材料“ SunForce™ ”的结构。由于SunForce™的高绝缘性和低介电特性，可以有效利用加热器产生的热量，同时将毫米波段的电磁波衰减降至最低。​

发泡树脂SunForce™的特点

• 大幅降低耗电量：SunForce™是一种具有细密闭孔结构的树脂泡沫，具有高绝缘性。如下图所示，使用厚度为 3mm、发泡倍率为 10 倍的SunForce™时，可以降低加热毫米波雷达天线罩所需的加热器耗电量。

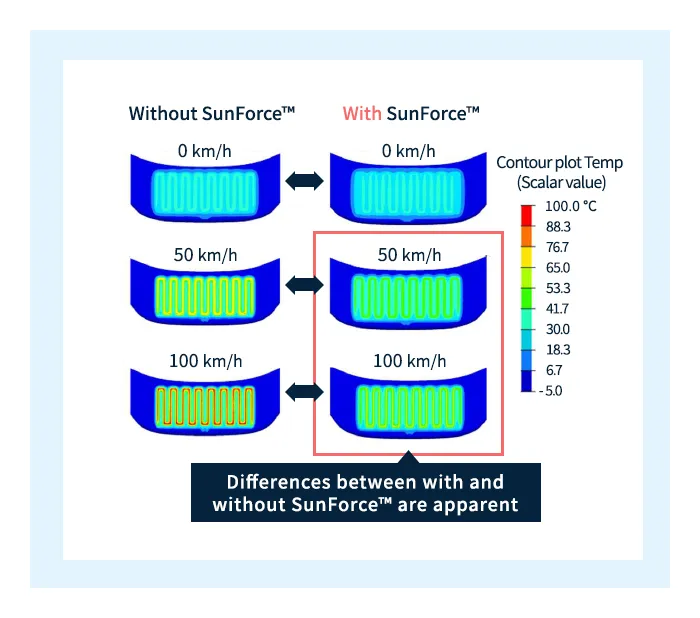

• 降低机罩的温度不均匀性和最高温度：SunForce™的高绝缘性能可降低实现机罩表面温度 15°C 所需的加热器输出。这有助于减少机罩表面的温度不均匀性，并降低与加热器接触的机罩区域的最高温度。

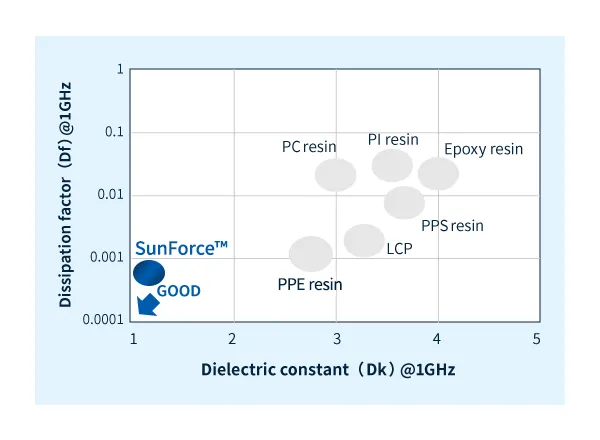

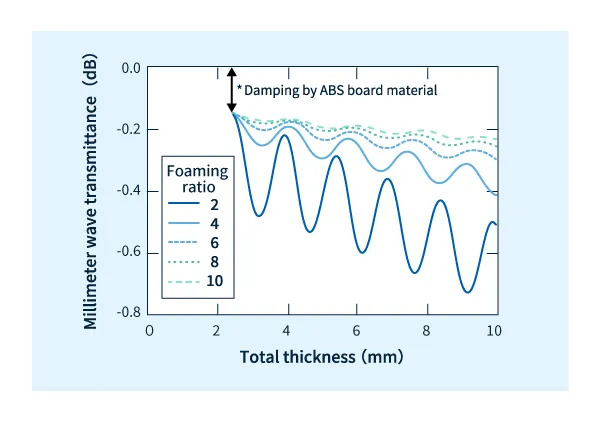

• 高毫米波透过率：SunForce™由改性PPE树脂制成，由于进一步发泡，介电性能极低。这最大限度地减少了高频电磁波的衰减。

• SunForce™的附加功能：除了高绝缘性和低介电性能外，SunForce™还具有以下特点，可实现最大限度发挥汽车雷达性能的设计：

SunForce™的特点和效果
介电性能	由于树脂来源+发泡，介电常数低（无线电波渗透性高）
绝热性	提高加热器利用效率，在热区和非热区之间形成热屏蔽（热管理效果）
阻燃性	UL94 V-0 认证
填充空间	通过使用泡沫代替空气来防止结露、绝缘和隔热
成形性	固定部件（减少零件数量和装配负荷）
其他	耐热、防水

随着电动汽车（EV）节能技术的需求不断增长，使用SunForce™发泡树脂的带融雪加热器的毫米波雷达罩通过同时实现高效融雪和高毫米波透过率，为提高电动汽车的便利性做出了巨大贡献。这提高了人们对延长续航里程和延长电池寿命的期望。​

→　自動車技術会論文集54巻(2023)3号掲載「融雪機能付きヒーターレドームへ発泡樹脂を配することによる消費電力低減効果の解析的予測とミリ波透過性への影響の確認」はこちら

如需了解有关使用SunForce™泡沫树脂制造带融雪加热器的毫米波雷达罩的更多详细信息或索取样品，请联系我们。
