什么是粉末注射成型 (PIM)？
PIM 是一种用于制造微型高精度金属或陶瓷部件的技术。在 PIM 中，金属或陶瓷粉末首先与粘合剂混合，然后进行注塑成型、加工以去除粘合剂成分，然后进行烧结。
PIM 于 20 世纪 70 年代在美国开发，是一种先进的粉末冶金方法，用于制造金属部件；该技术将传统的粉末冶金方法与塑料注射成型技术相结合。传统的粉末冶金方法称为压制成型，涉及将金属粉末插入模具中，并且只能生产形状相对简单的部件。相比之下，PIM 根据与注塑成型相同的原理制造金属部件，从而可以批量生产复杂形状的部件。
在用作 PIM 粘合剂的各种类型的树脂中，聚缩醛（也称为聚甲醛或 POM）具有许多特别有价值的特性：它易于加工、具有高尺寸稳定性和高机械强度，并且作为结晶树脂存在，具有许多优点。在直至熔点的温度范围内保持稳定的物理特性。POM 的这些特性使其成为精密树脂部件（例如齿轮）注射建模的主要选择，并且当 POM 用作粘合剂时，可以直接延续到 PIM 领域。
旭化成提供适用于粉末注射成型 (PIM) 中的催化脱脂和热脱脂的粘合剂产品。
除了用于催化脱脂的粘合剂树脂外，我们还开发了适用于金属注射成型（MIM）中热脱脂的一体化粘合剂。
用于 MIM 热脱脂的一体化粘合剂：TENAC™-P PT120
TENAC™-P PT120 是一种作为一体化粘合剂开发的等级，适用于金属注射成型 (MIM) 中的热脱脂。
用于 MIM 热脱脂的一体化粘合剂：TENAC™-P PT120
利用我们的合金技术，多种类型的树脂聚集和分散，以减少烧结部件中的空隙和残留物。
该粘合剂适用于薄形部件和医疗部件。

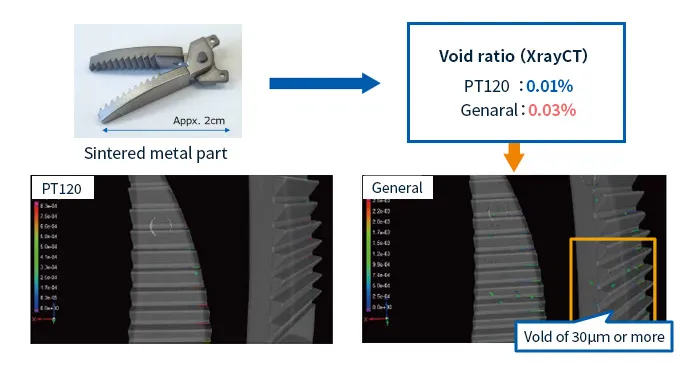

TENAC™-P PT120与一般粘结剂的孔隙率比较
如下表所示，用TENAC™-P PT120制成的烧结体具有较高的机械性能。可以获得高质量的烧结体，机械强度变化很小。
机械性能（烧结后）
欲了解更多信息，请联系我们。
如果您需要有关TENAC™-P TT120 的更多详细信息或样品，请通过以下方式联系我们。
用于 PIM 中的催化脱脂：TENAC™-C FF520 / FF52P
TENAC™-C FF520 和 FF52P 是超高流动性聚缩醛共聚物，开发为适用于粉末注射成型 （PIM） 中催化脱脂的粘合剂。
TENAC™-C FF520（左，颗粒） / FF52P（右，粉末）
聚缩醛 (POM) 通常用作 PIM 粘合剂的树脂成分，因为 POM 本身具有高强度，并且在酸或热的作用下能够分解且无残留。
TENAC™-C FF520 和 FF52P 将 POM 的卓越机械性能与超高流动性的优势相结合。
TENAC™-C FF520 和 FF52P 以及每种填料的一般特性
| 物品 |
测试方法 |
单元 |
TENAC™-C
FF52P 系列 |
TENAC™-C
FF520 系列 |
TENAC™-C
7520 |
HDPE* |
PP* |
熔体流动速率
（190℃，2.16千克） |
ISO 1133 |
g/10min |
120 |
120 |
30 |
40 |
75
(230℃时) |
| 密度 |
ISO 1183 |
g/cm3 |
1.41 |
1.41 |
1.41 |
0.96 |
0.90 |
| 熔点 |
DSC |
℃ |
165 |
165 |
165 |
133 |
162 |
| 焚烧残渣 |
热分析
500℃,氮气环境下 |
% |
0 |
0 |
0 |
0.5 |
0 |
| 拉伸弹性模量 |
ISO 527-1 |
MPa |
2840 |
2840 |
2800 |
1000 |
1400 |
| 弯曲弹性模量 |
ISO 178 |
MPa |
2810 |
2810 |
2600 |
1000 |
1300 |
夏比冲击强度
（有缺口） |
ISO 179 |
kJ/m2 |
3 |
3 |
5 |
2.5 |
2 |
负荷变形温度
(0.45兆帕) |
ISO75 |
℃ |
156 |
156 |
156 |
67 |
100 |
| 形状 |
– |
– |
粉末
d50≒500㎛ |
颗粒 |
颗粒 |
颗粒 |
颗粒 |
| 标记 |
|
|
超高流量 |
超高流量 |
超高流量 |
参考值 |
参考值 |
*表示PIM中使用的等级的参考值。
使用TENAC™-C FF520 制造的烧结哑铃ISO2740哑铃（未抛光）
欲了解更多信息，请下载幻灯片
PT120
