01PA/CNF-Verbundwerkstoffe

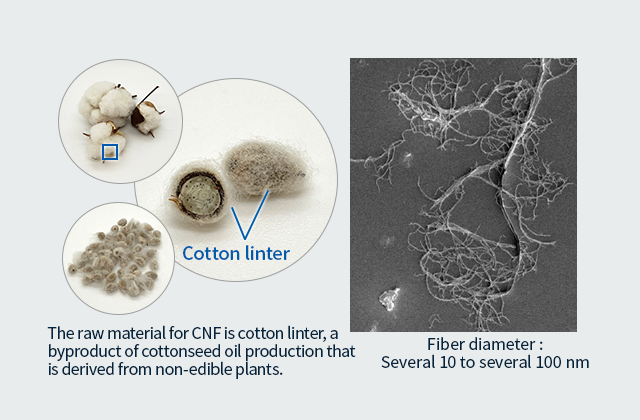

PA/CNF-Verbundwerkstoffe kombinieren hitzebeständige CNFs von Asahi Kasei mit verschiedenen PA-Typen. Zu den wichtigsten Eigenschaften dieser Werkstoffe gehören gute Gleiteigenschaften, gute Steifigkeit bei niedrigen und hohen Temperaturen, geringes spezifisches Gewicht und hervorragende Nachbearbeitungsfähigkeit im Vergleich zu unverstärktem PA oder PA/GF. PA/CNF-Verbundwerkstoffe eignen sich gut für die Herstellung von Gleitkomponenten mit kleineren Größen, dünneren Wänden und geringerem Gewicht.

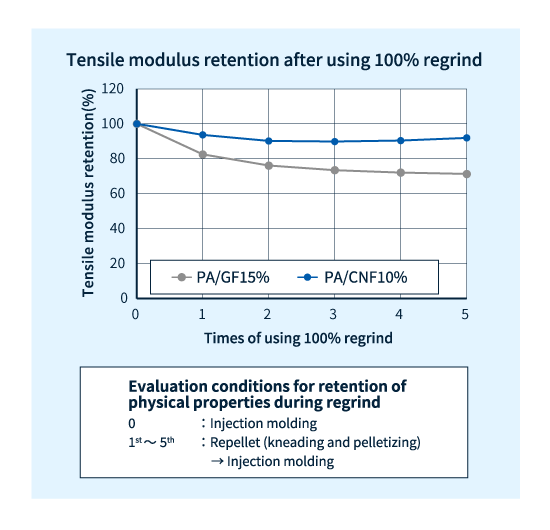

Merkmal 1: Hohe Hitzebeständigkeit und Beibehaltung der mechanischen Eigenschaften nach Verwendung von Mahlgut

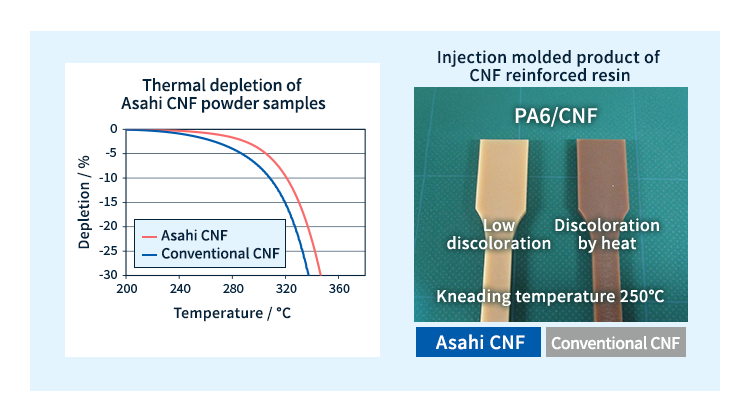

Die hitzebeständigen CNFs von Asahi Kasei weisen nach der Verwendung von Regenerat relativ geringen thermischen Abbau und Faserbruch auf und behalten ihre mechanischen Eigenschaften sehr gut. Im Vergleich zu herkömmlichen CNFs neigen Spritzgussprodukte weniger zur Verfärbung und weisen beim Formen ein besseres Erscheinungsbild auf (siehe Abbildung unten).
Merkmal 2: Hohe Steifigkeit und gute Formstabilität
Die PA/CNF-Verbundwerkstoffe von Asahi Kasei weisen im Vergleich zu unverstärktem Polyamid und glasfaserverstärktem (GF) Polyamid eine hohe spezifische Biegeelastizität, einen hohen Biegemodul im normalen Temperaturbereich von 23 °C bis 80 °C und einen niedrigen linearen Ausdehnungskoeffizienten auf.
Merkmal 3: Gute Gleiteigenschaften

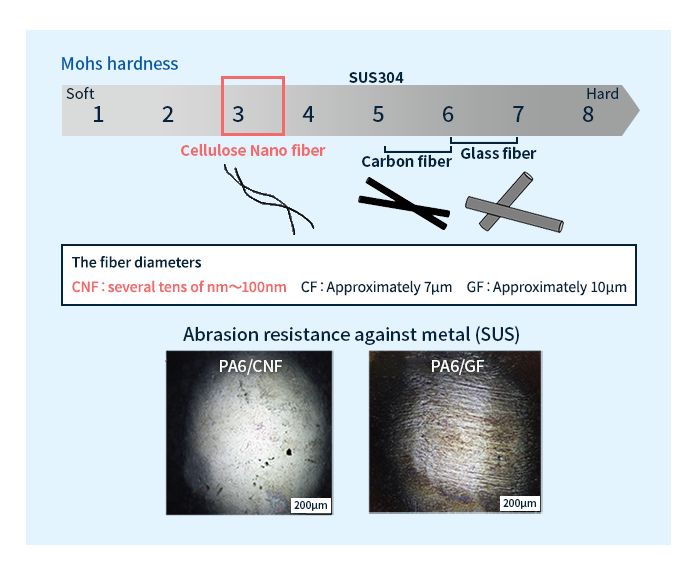

Die PA/CNF-Verbundwerkstoffe von Asahi Kasei verfügen über niedrige Reibungskoeffizienten, weisen einen geringen Abrieb auf und neigen weniger zum Abrieb von Reibpartnern (wie etwa Metallen).
Da bei CNF-Nanokompositmaterialien die Wahrscheinlichkeit, dass sie die Metalloberflächen, über die sie gleiten, abnutzen, geringer ist als bei glasfaserverstärkten Materialien. Daher ist es bei diesen Materialien nicht mehr erforderlich, die Metalloberflächen mit speziellen Oberflächenbearbeitungsschritten zu behandeln.
Biomasse-Kunststoff PA610/CNF-Verbundwerkstoff
PA610 ist ein technischer Kunststoff aus Biomasse, der Polymere enthält, die zu 60 % pflanzlichen Ursprungs sind. Durch die Mischung von PA610 mit 10 % CNF-Verstärkern entsteht ein Verbundwerkstoff mit einem Anteil von 65 % pflanzlichen Ursprungs. Durch die Verwendung von PA610 als Basispolymer wird der Anteil an Biomasse-Rohstoffen weiter erhöht, während gleichzeitig die hervorragenden Eigenschaften von PA/CNF wie oben erläutert erhalten bleiben.
⇒ Weitere Informationen zur Produktreihe pflanzlichen Polyamids (PA) 610 LEONA™ BG finden Sie hier.
POM/CNF-Verbundwerkstoffe
POM/CNF-Verbundwerkstoffe kombinieren die hochhitzebeständigen CNFs von Asahi Kasei mit POM. Zu den wichtigsten Eigenschaften dieser Werkstoffe gehören gute Gleiteigenschaften, gute Steifigkeit bei hohen Temperaturen, minimale Schrumpfung, ein niedriger Wärmeausdehnungskoeffizient und gute Kriecheigenschaften bei hohen Temperaturen im Vergleich zu allgemeinem POM. POM/CNF-Verbundwerkstoffe eignen sich gut für die Herstellung von Gleitkomponenten mit kleineren Größen, dünneren Wänden und geringerem Gewicht.
Merkmal 1: Überlegene Gleiteigenschaften gegenüber Oberflächen aus Metall oder gleichem Material
POM hat gute mechanische Eigenschaften und weist hervorragende Reibungs- und Abriebeigenschaften auf, was es zu einer beliebten Wahl für die Herstellung von Zahnrädern und anderen Gleitkomponenten macht. Außerdem neigen CNFs weniger als glasfaserverstärkte Materialien dazu, Metallpartneroberflächen in Gleitkomponenten abzuschleifen. Somit kombinieren POM/CNF-Verbundwerkstoffe gute mechanische Eigenschaften mit verbessertem Gleitverhalten.
Darüber hinaus weisen POM/CNF-Komponenten selbst bei Verwendung als Gleitkomponenten auf Oberflächen aus demselben Material – eine Situation, die allgemein als schlechte Leistung gilt – eine geringe Reibung und Abrieb auf und arbeiten geräuschlos, wie in der Abbildung unten dargestellt. Aus diesem Grund führt die Wahl von POM/CNF-Materialien nicht nur zu einer Verkleinerung des Produkts, sondern kann auch den Ersatz mehrerer Materialien durch ein einziges Material ermöglichen.

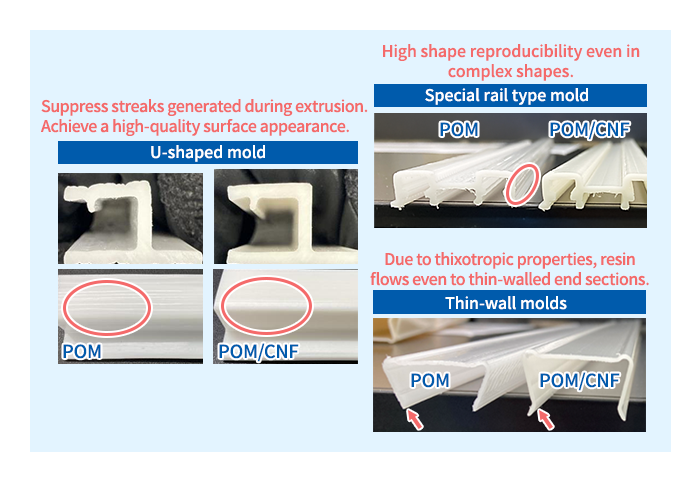

Merkmal 2: Formverarbeitungseigenschaften (Extrusionsformen mit unregelmäßiger Form)
CNF-verstärktes POM-Harz, das mithilfe unserer einzigartigen CNF-Dispersionstechnologie gewonnen wird, ermöglicht das Profilextrusionsformen von POM, was bisher schwierig war.
POM galt bislang als für die Profilextrusion nicht geeignetes Harz. Unser CNF-verstärktes POM-Harz weist jedoch einzigartige Viskositätseigenschaften und die Fähigkeit auf, die Schrumpfung beim Formen zu unterdrücken, wodurch es sich für die komplexe Profilextrusion eignet.
Die Formprodukte weisen ein gutes Aussehen, eine hervorragende Maßgenauigkeit sowie ausgezeichnete Gleiteigenschaften auf und eignen sich daher für den Einsatz in Gleitteilen wie Schienen.
Speziell geformte Extrusionsprodukte (geformt von Excel Tokai Co., Ltd.)
