Características

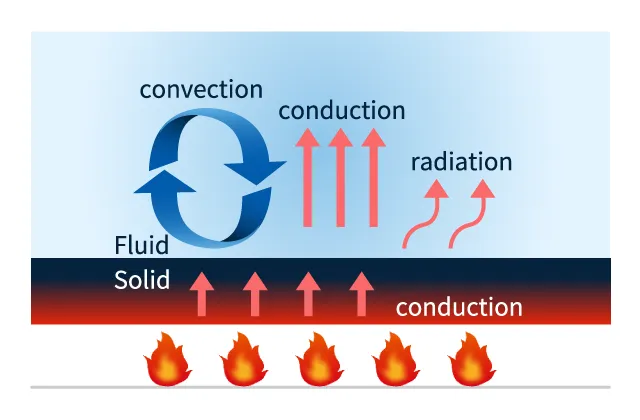

El análisis termofluídico es un análisis que predice cómo se transmite el calor a través de sólidos y fluidos. Desempeña un papel importante en el diseño de sistemas de gestión térmica, que tienen una demanda cada vez mayor para aplicaciones de vehículos eléctricos.

Fig.1 Análisis termofluídico
Fig.1 Análisis termofluídico

Análisis de estudio de caso

Visualización del flujo de aire alrededor de una fuente de calor.

Analizamos cómo fluye el aire alrededor de una fuente de calor caliente. Como se muestra en la Fig. 3, al resolver el campo de flujo mediante el análisis termofluídico, es posible visualizar cómo fluye el aire desde la entrada hasta la salida. Además, a partir de la distribución de temperatura en la Fig. 4, se puede ver cómo la fuente de calor central se enfría con el aire circundante.
Como condiciones de entrada, configure la temperatura del aire de entrada, el caudal del aire de entrada y la potencia de la fuente de calor. Si no se alcanza la temperatura deseada, cambie estas condiciones de entrada para encontrar la condición óptima.

Línea aerodinámica del flujo de aire

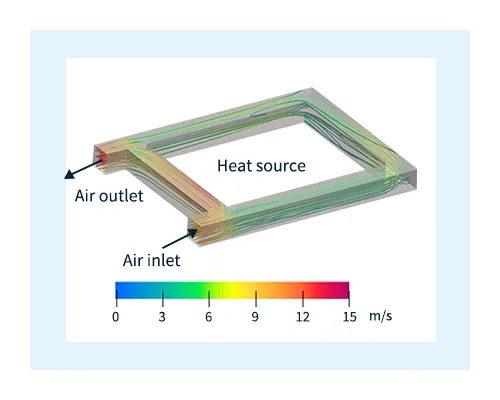

Fig. 3 Líneas de corriente de aire
Distribución de temperatura
Fig. 4 Distribución de temperatura
