Productos
Excelente capacidad autolubricante, comportamiento a la fatiga y resistencia al aceite. Se utiliza en engranajes, cojinetes, interiores de automóviles y piezas médicas.
NEW SERVICE!
Servicios CAESolicite SDS y diversos certificados a través de una empresa comercial u otros canales de compra.
PIM es una técnica para fabricar componentes metálicos o cerámicos en miniatura de alta precisión. En PIM, primero se mezcla un polvo metálico o cerámico con un aglutinante, luego se moldea por inyección, se procesa para eliminar los componentes del aglutinante y se sinteriza.
El PIM se desarrolló en los EE. UU. durante la década de 1970 como un enfoque avanzado de la pulvimetalurgia para la fabricación de componentes metálicos; la técnica combinaba métodos convencionales de pulvimetalurgia con técnicas de moldeo por inyección para plásticos. El enfoque tradicional de la pulvimetalurgia, conocido como moldeo por prensado, implicaba insertar polvos metálicos en moldes y solo podía producir componentes con formas relativamente simples. En cambio, el PIM fabrica componentes metálicos según los mismos principios utilizados en el moldeo por inyección, lo que permite la producción en masa de componentes con formas complejas.
Entre los diversos tipos de resina que se utilizan como aglutinantes de PIM, el poliacetal (también conocido como polioximetileno o POM) tiene varias propiedades particularmente valiosas: se procesa fácilmente, ofrece una alta estabilidad dimensional y una alta resistencia mecánica, y existe como una resina cristalina con muchas propiedades físicas que permanecen estables en un rango de temperaturas que se extiende hasta el punto de fusión. Estas propiedades del POM lo convierten en la opción principal para el modelado por inyección de componentes de resina de precisión, como engranajes, y se trasladan directamente al dominio del PIM cuando se utiliza POM como aglutinante.
Asahi Kasei ofrece productos aglutinantes adecuados tanto para el desaglomerado catalítico como para el desaglomerado térmico en el moldeo por inyección de polvo (PIM).

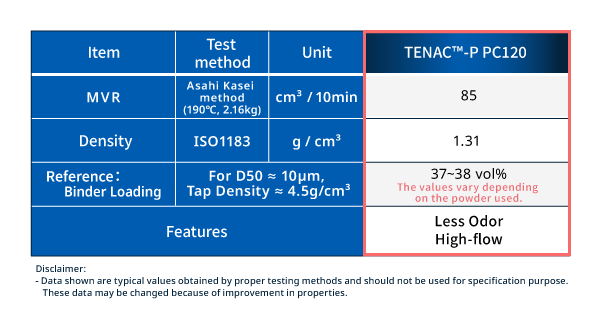

Además de las resinas aglutinantes para el desaglomerado catalítico, hemos desarrollado un aglutinante todo en uno adecuado para el desengrasado térmico en el moldeo por inyección de metal (MIM).
TENAC™-P PT120 es un grado desarrollado como un aglutinante todo en uno adecuado para el desaglutinante térmico en el moldeo por inyección de metal (MIM).

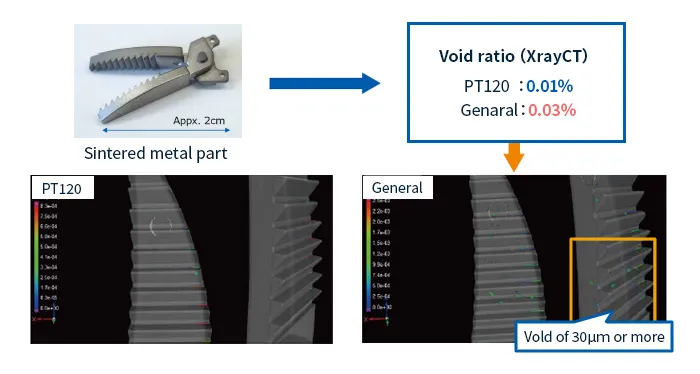

Utilizando nuestra tecnología de aleación, se agregan y dispersan múltiples tipos de resinas para reducir los huecos y residuos en las piezas sinterizadas.
Esta aglutinante es adecuada para piezas de formas delgadas y piezas médicas.
Como se muestra en la siguiente tabla, los compactos sinterizados fabricados con TENAC™-P PT120 tienen altas propiedades mecánicas. Se pueden obtener compactos sinterizados de alta calidad con poca variación en la resistencia mecánica.
Si necesita información más detallada o muestras de TENAC™-P TT120, contáctenos a continuación.
TENAC™-C FF520 y FF52P son copolímeros de poliacetal de ultra alta fluidez desarrollados como aglutinantes adecuados para el desaglomerado catalítico en el moldeo por inyección de polvo (PIM).
El poliacetal (POM) se utiliza comúnmente como componente de resina de los aglutinantes PIM debido a la alta resistencia del propio POM y su capacidad de descomponerse sin dejar residuos bajo la aplicación de ácido o calor.
TENAC™-C FF520 y FF52P combinan las propiedades mecánicas superiores del POM con la ventaja del flujo ultra alto.
Propiedades generales de TENAC™-C FF520 y FF52P y cada resina
Artículo | Métodos de prueba | Unidad | TENAC™-C FF52P |
TENAC™-C FF520 |
TENAC™-C 7520 |
HDPE* | PP* |
---|---|---|---|---|---|---|---|
Caudal de masa fundida (190 ℃, 2,16 kg) |
ISO 1133 | g/10min | 120 | 120 | 30 | 40 | 75 (a 230℃) |
Densidad | ISO 1183 | g/cm3 | 1.41 | 1.41 | 1.41 | 0.96 | 0.90 |
Punto de fusión | DSC | ℃ | 165 | 165 | 165 | 133 | 162 |
Residuos de incineración | TGA 500℃, bajo N2 |
% | 0 | 0 | 0 | 0.5 | 0 |
Módulo de elasticidad en tensión | ISO 527-1 | MPa | 2840 | 2840 | 2800 | 1000 | 1400 |
Módulo elástico en flexión | ISO 178 | MPa | 2810 | 2810 | 2600 | 1000 | 1300 |
Resistencia al impacto Charpy (mellado) |
ISO 179 | kJ/m2 | 3 | 3 | 5 | 2.5 | 2 |
Temperatura de deflexión bajo carga (0,45 MPa) |
ISO75 | ℃ | 156 | 156 | 156 | 67 | 100 |
Forma | – | – | Polvo d50≒500㎛ |
Bolita | Bolita | Bolita | Bolita |
Marcas electrónicas | Flujo ultra alto | Flujo ultra alto | Flujo ultra alto | Valor de referencia | Valor de referencia |
*Indica los valores de referencia para las calificaciones utilizadas en PIM.
Esperamos que considere la FF520 / FF52P de Asahi Kasei como la opción ideal para sus necesidades de diseño. Para obtener más información, consulte las diapositivas disponibles en el enlace de descarga que aparece a continuación. TENAC™-C FFF520 / FF52P como la opción ideal para sus necesidades de diseño. Para obtener más información, consulte las diapositivas disponibles en el enlace de descarga que aparece a continuación.
Descargar diapositivas de TENAC™-C FF520 / FF52P
También aceptamos consultas y solicitudes de muestras. No dude en ponerse en contacto con nosotros.
Te presentaré con más detalle los productos y tecnologías de plásticos de ingeniería de Asahi Kasei.
Entregamos información sobre productos e industrias para ayudarle a recopilar información.
