特性値一覧

• コポリマー
• 標準グレード

テナック™4520特性値名をクリックすると、特性値グラフがご覧になれます。

ウエルド特性

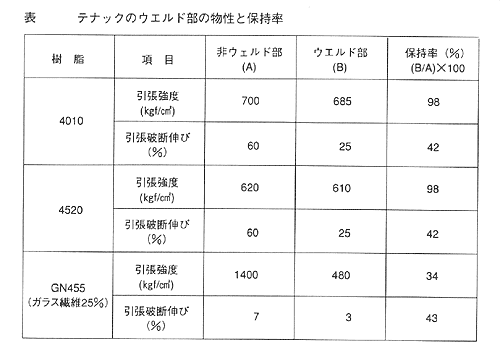

• ウエルド部の物性と保持率

引張特性

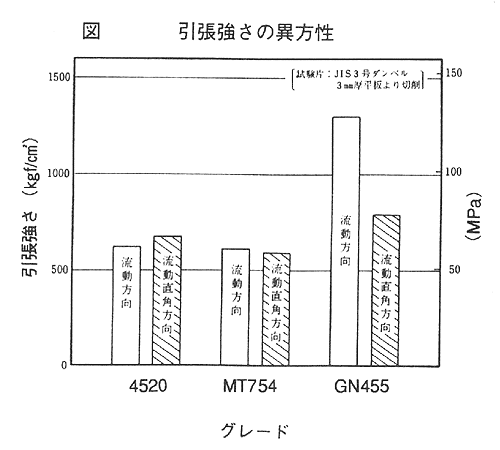

• 引張強さの異方性

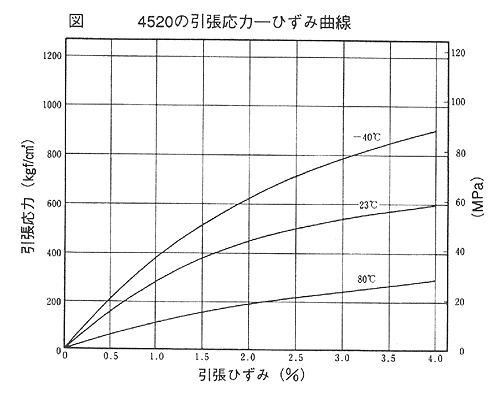

• 4520の引張応力-ひずみ曲線

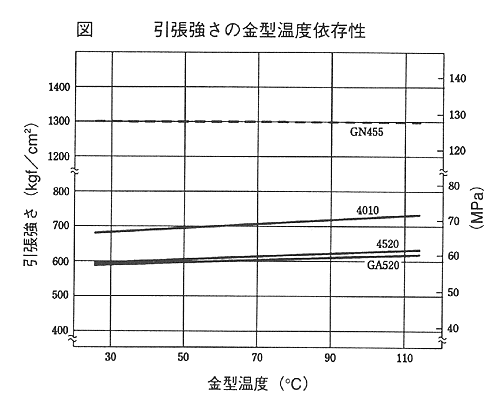

• 引張強さの金型温度依存性

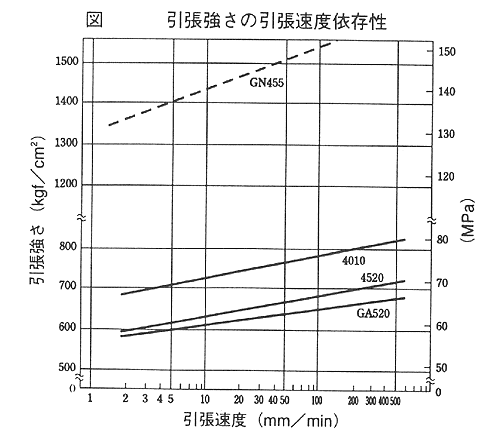

• 引張強さの引張速度依存性

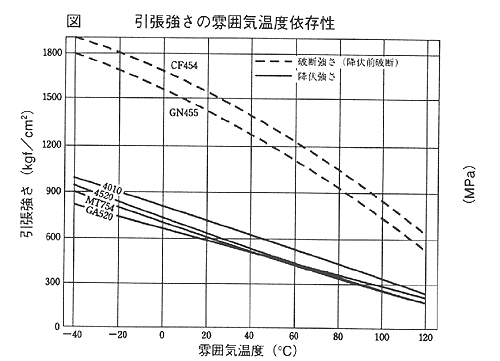

• 引張強さの雰囲気温度依存性

引張特性曲げ特性

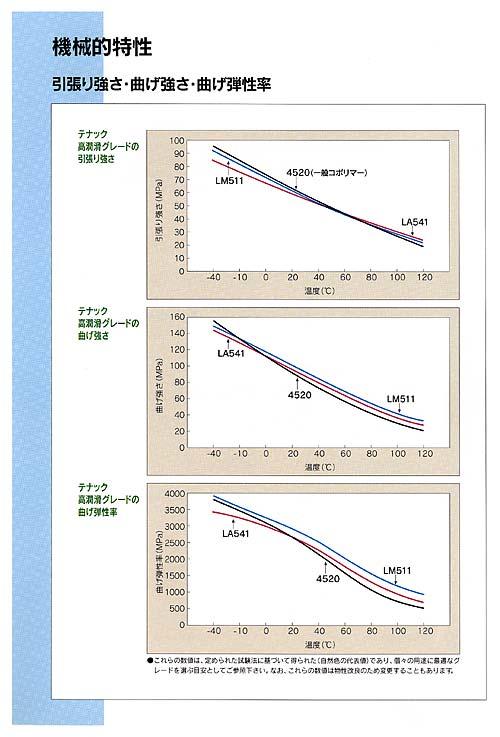

• 機械的特性(引張強さ・曲げ強さ・曲げ弾性率)の温度依存性

曲げ特性

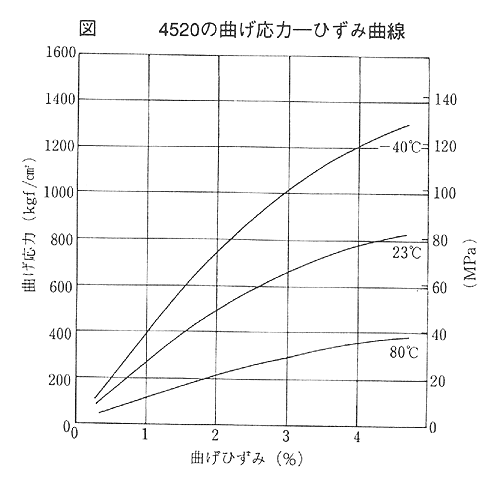

• 4520の曲げ応力-ひずみ曲線

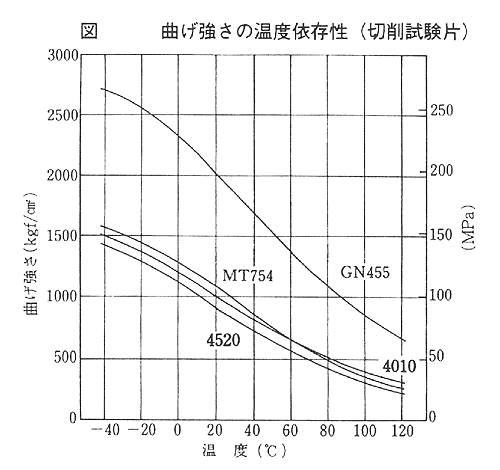

• 曲げ強さの温度依存性

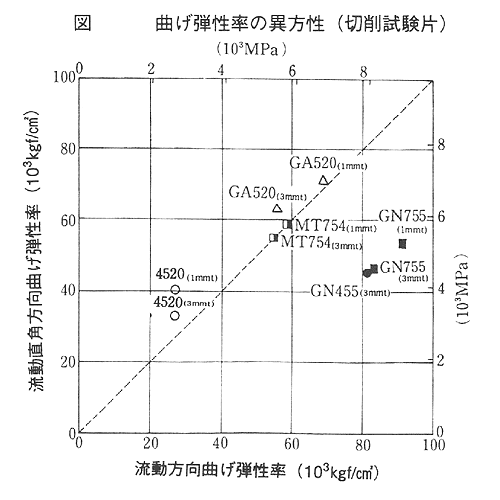

• 曲げ弾性率の異方性

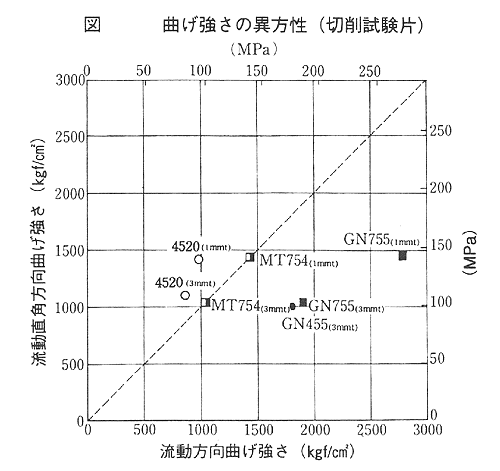

• 曲げ強さの異方性

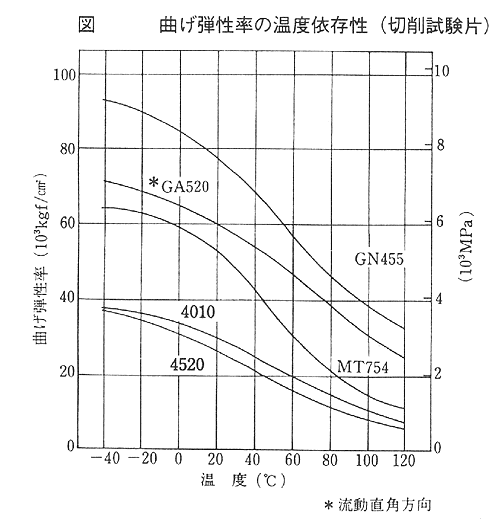

• 曲げ弾性率の温度依存性

再生性

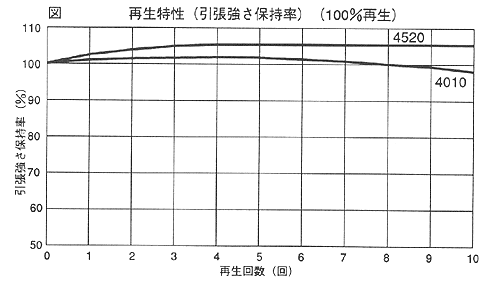

• 再生特性(引張強さ保持率)(100%再生)

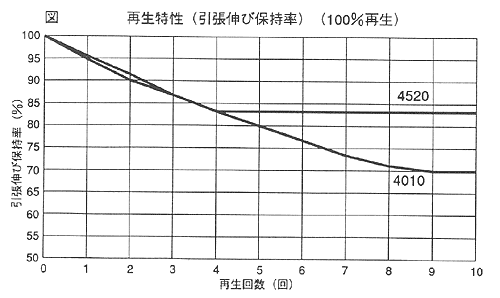

• 再生特性(引張伸び保持率)(100%再生)

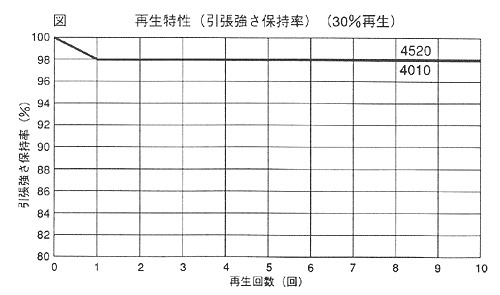

• 再生特性(引張強さ保持率)(30%再生)

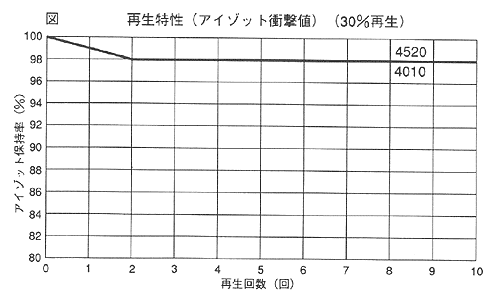

• 再生特性(アイゾット衝撃値)(30%再生)

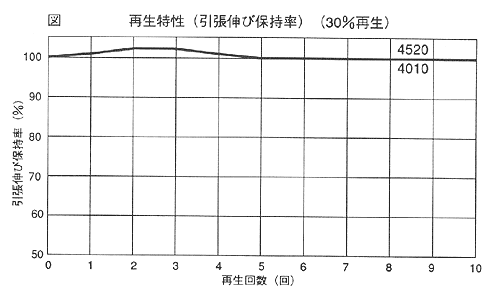

• 再生特性(引張伸び保持率)(30%再生)

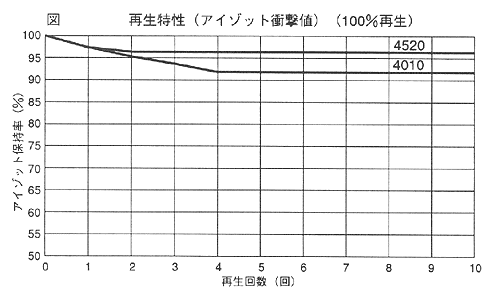

• 再生特性(アイゾット衝撃値)(100%再生)

衝撃特性

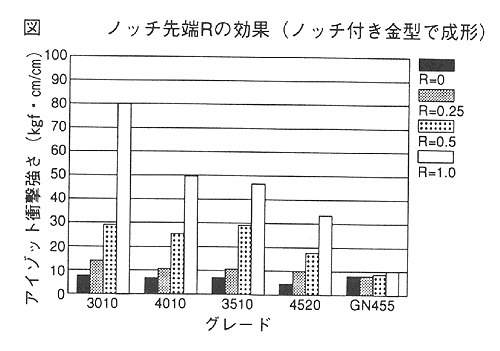

• アイゾット衝撃強度－ノッチ先端Rの効果

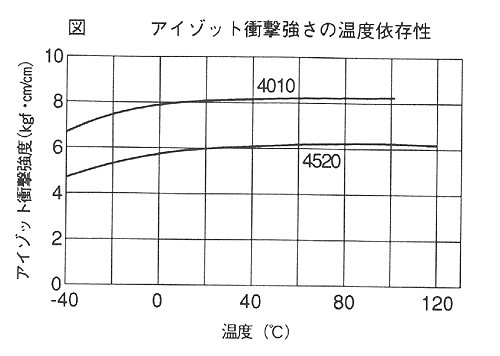

• アイゾット衝撃強さの温度依存性

寸法特性

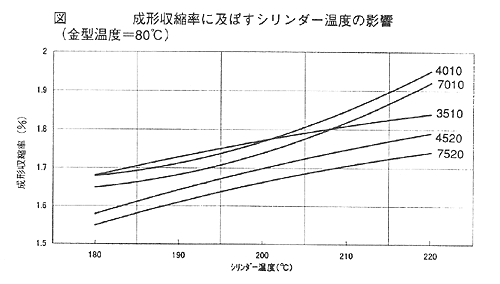

• 成形収縮率に及ぼすシリンダー温度の影響

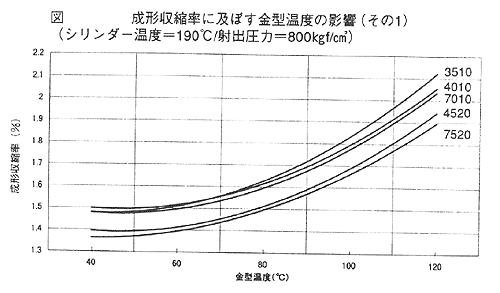

• 成形収縮率に及ぼす金型温度の影響(その1)

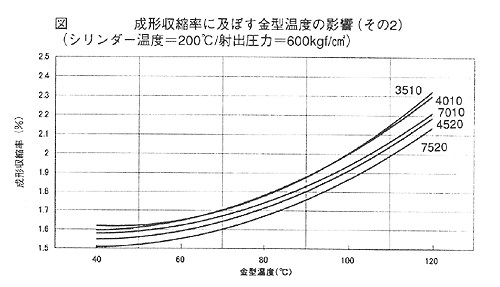

• 成形収縮率に及ぼす金型温度の影響(その2)

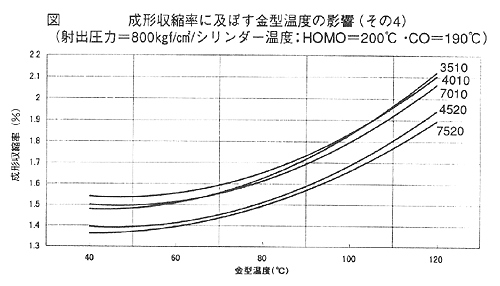

• 成形収縮率に及ぼす金型温度の影響(その4)

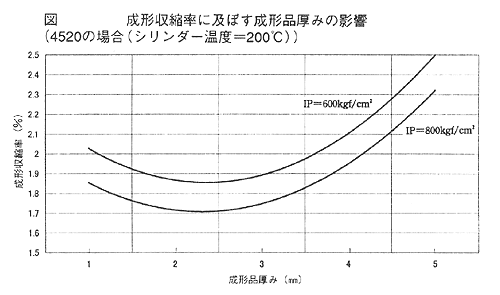

• 成形収縮率に及ぼす成形品厚みの影響

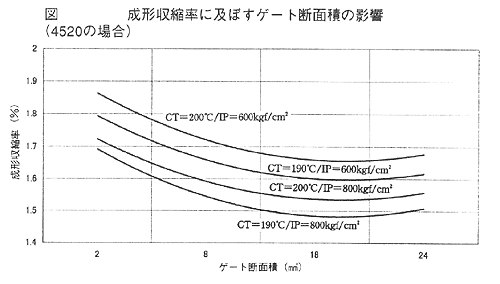

• 成形収縮率に及ぼすゲート断面積の影響

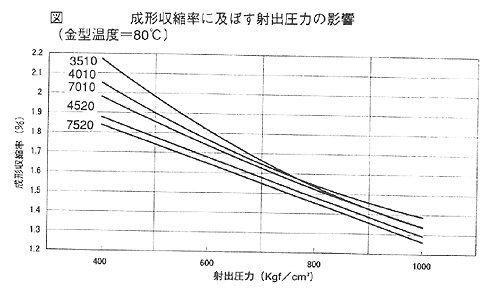

• 成形収縮率に及ぼす射出圧力の影響

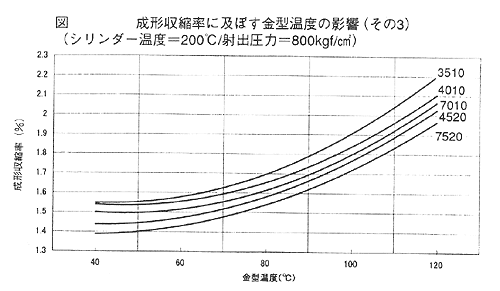

• 成形収縮率に及ぼす金型温度の影響(その3)

成形流動性

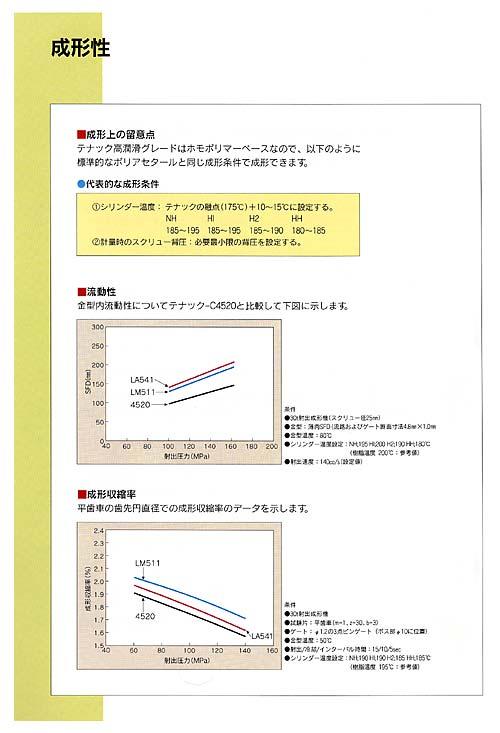

• 成形性

成形流動特性

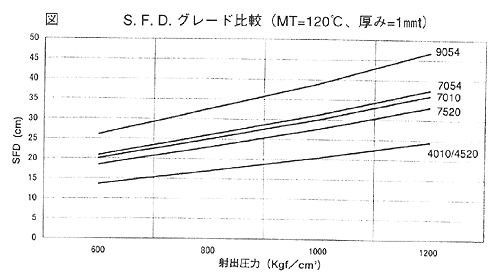

• SFDグレード比較(MT=120℃､厚み=1mm)

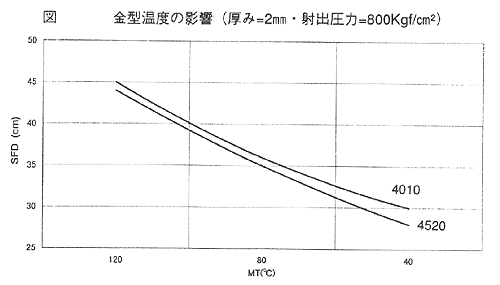

• 流動性（スパイラルフロー）－金型温度の影響

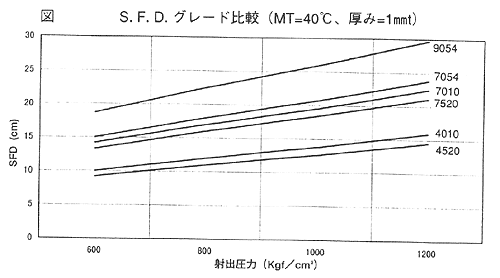

• SFDグレード比較(MT=40℃､厚み=1mm)

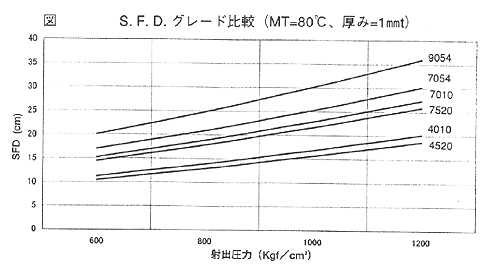

• SFDグレード比較(MT=80℃､厚み=1mm)

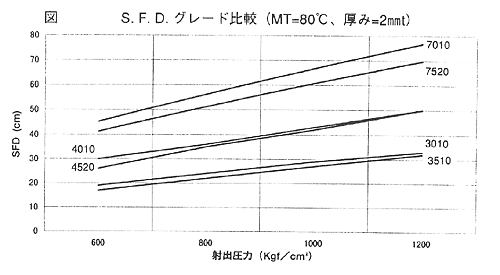

• SFDグレード比較(MT=80℃､厚み=2mm)

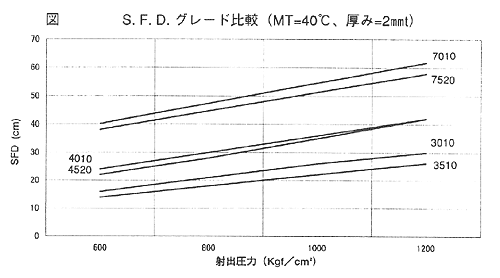

• SFDグレード比較(MT=40℃､厚み=2mm)

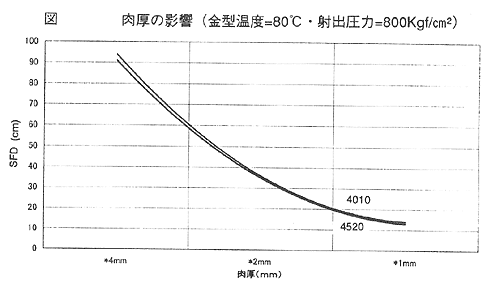

• 流動性（スパイラルフロー）－肉厚の影響

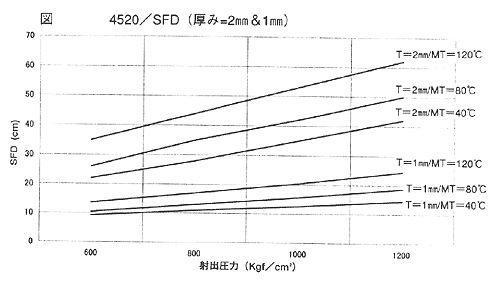

• 4520/SFD(厚み=2mm&1mm)

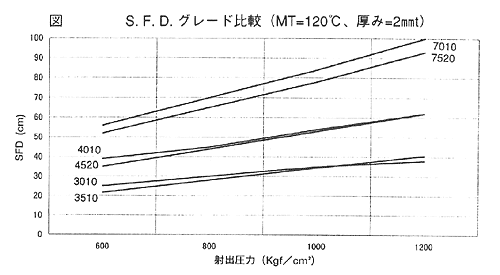

• SFDグレード比較(MT=120℃､厚み=2mm)

製品設計

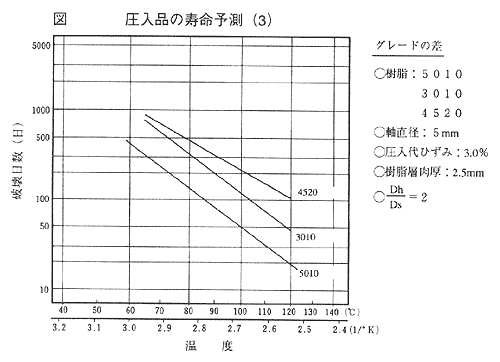

• 圧入品の寿命予測(3)

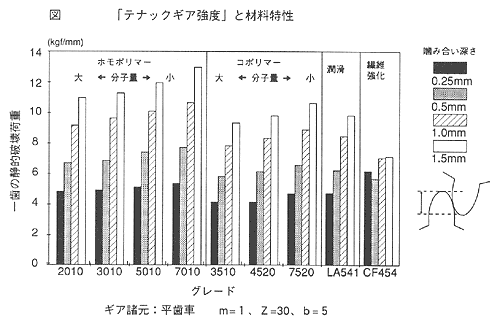

• テナック™ギア強度と材料特性

耐クリープ性

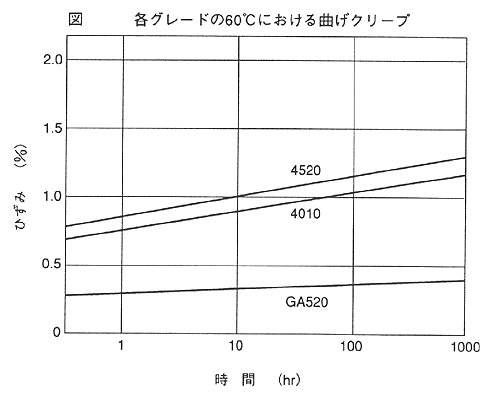

• 各グレードの60℃における曲げクリープ

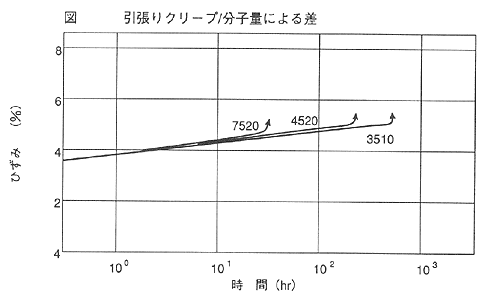

• 引張りクリープ/分子量による差

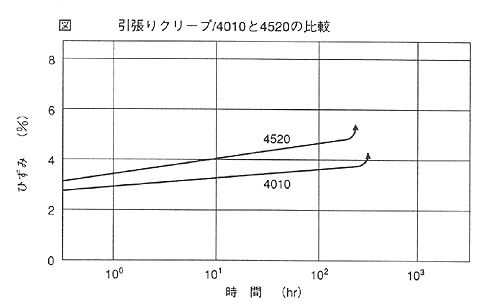

• 引張りクリープ/4010と4520の比較

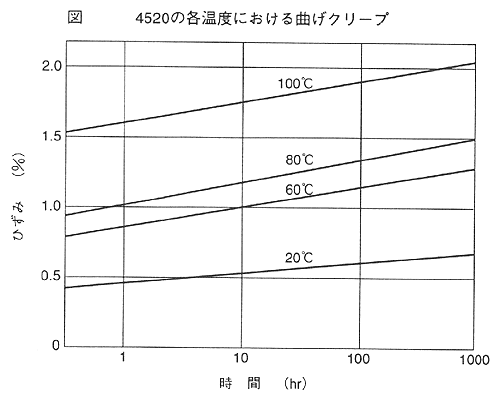

• 4520の各温度における曲げクリープ

耐候性

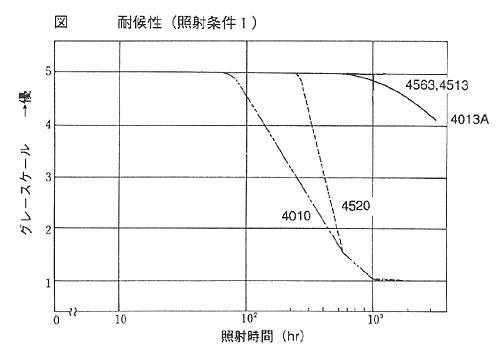

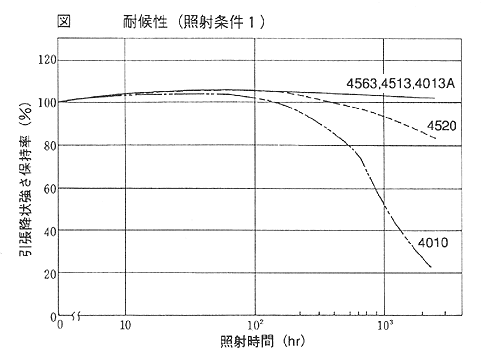

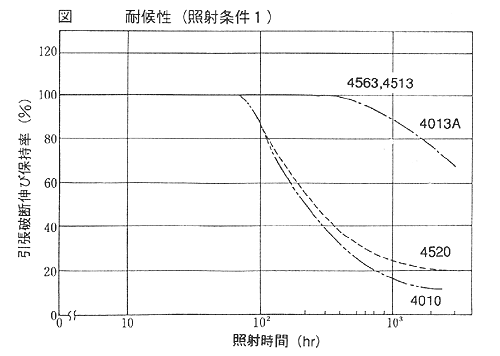

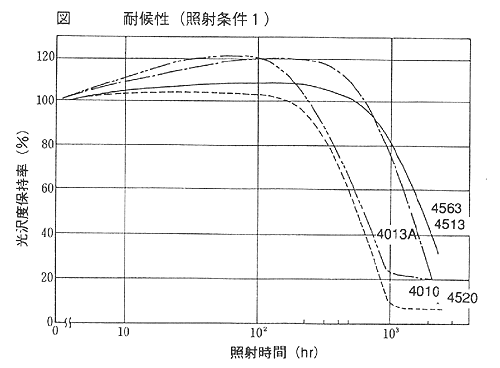

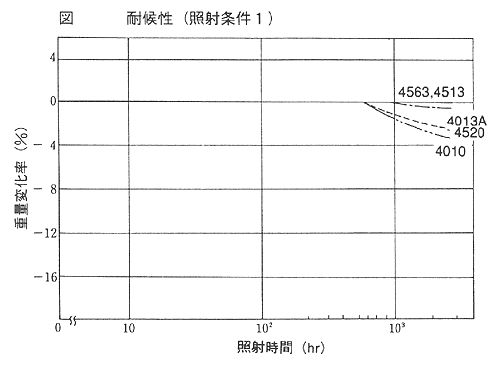

• 耐候性(照射条件1)

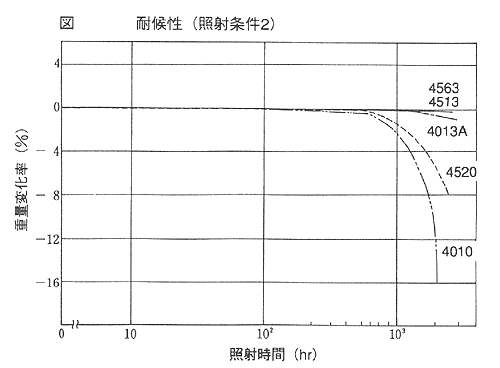

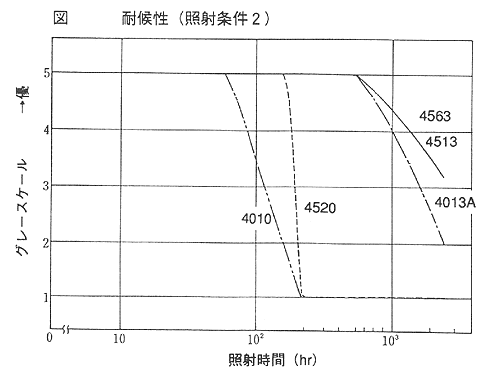

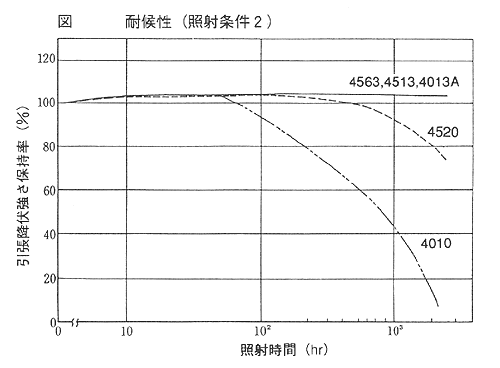

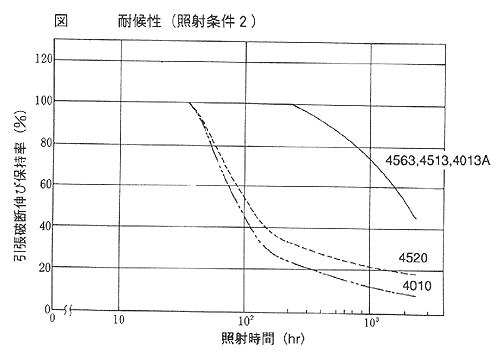

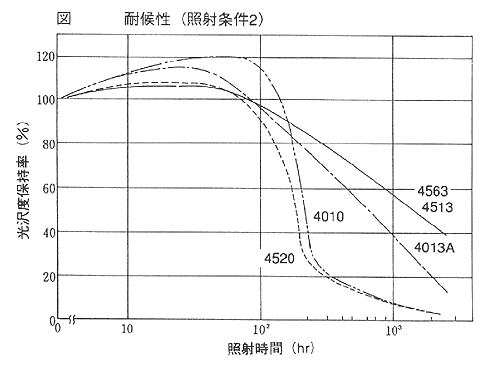

• 耐候性(照射条件2)

• 耐候性(照射条件2)

• 耐候性(照射条件2)

• 耐候性(照射条件2)

• 耐候性(照射条件2)

• 耐候性(照射条件1)

• 耐候性(照射条件1)

• 耐候性(照射条件1)

• 耐候性(照射条件1)

耐熱エージング性

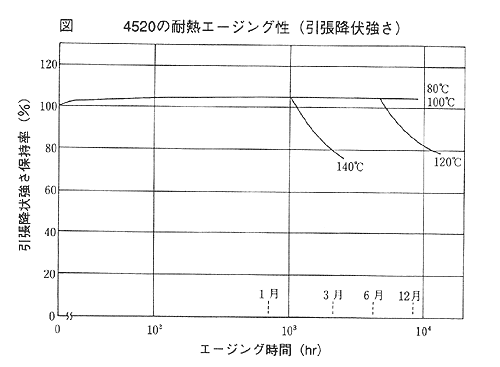

• 4520の耐熱エージング性(引張強さ)

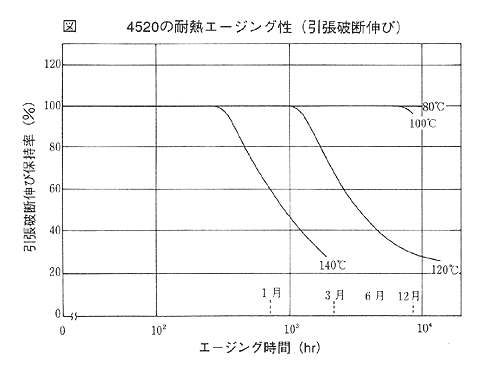

• 4520の耐熱エージング性(引張破断伸び)

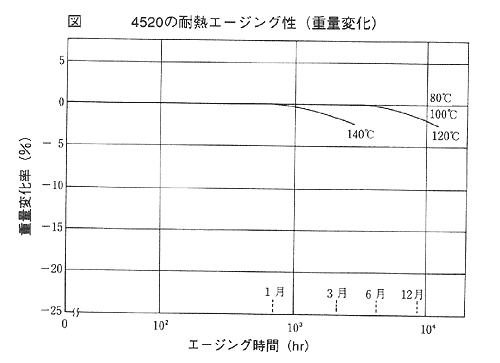

• 4520の耐熱エージング性(重量変化)

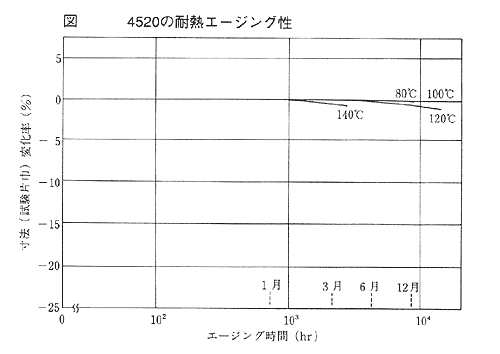

• 4520の耐熱エージング性(寸法変化)

• 4010、4520の寿命推定

耐熱水性

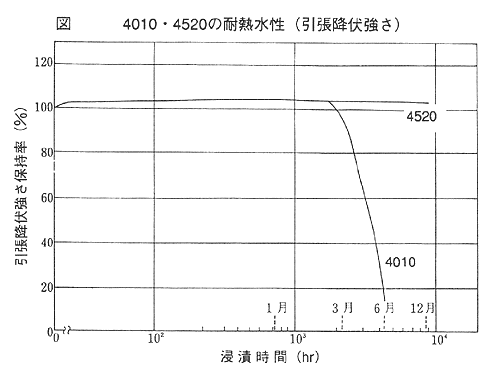

• 4010・4520の耐熱水性(引張降伏強さ)

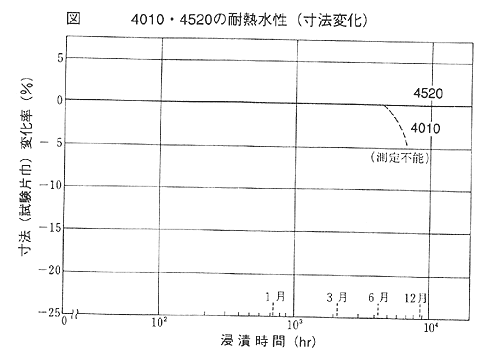

• 4010・4520の耐熱水性(寸法変化)

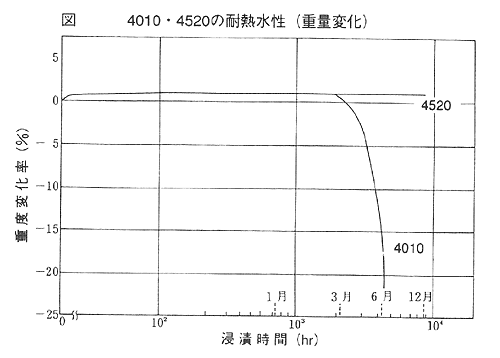

• 4010・4520の耐熱水性(重量変化)

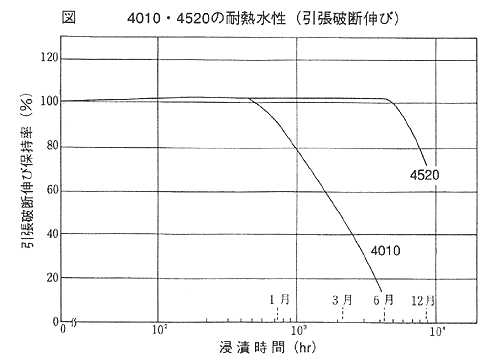

• 4010・4520の耐熱水性(引張破断伸び)

耐薬品性

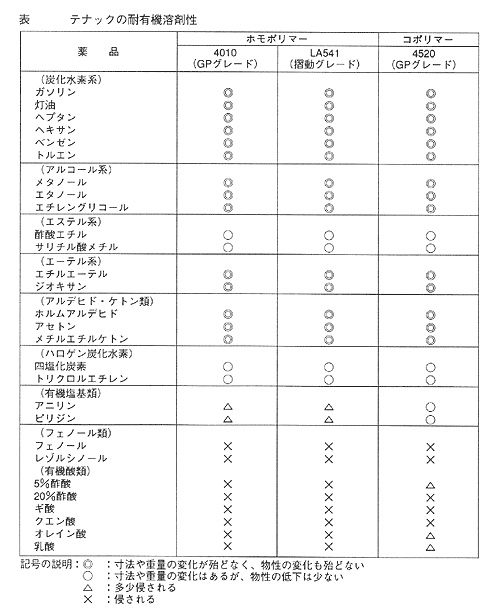

• 耐有機溶剤性

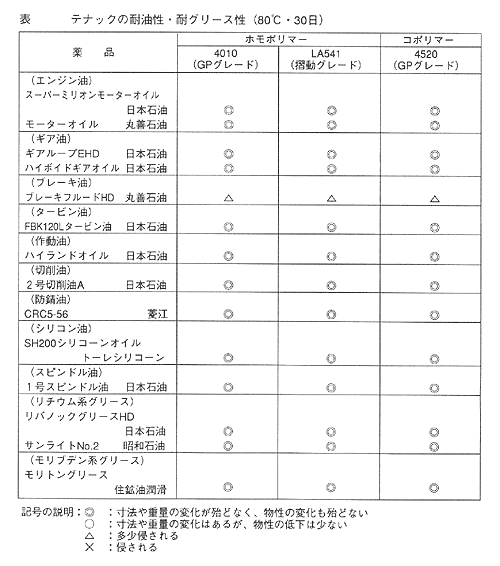

• 耐油性・耐グリース性

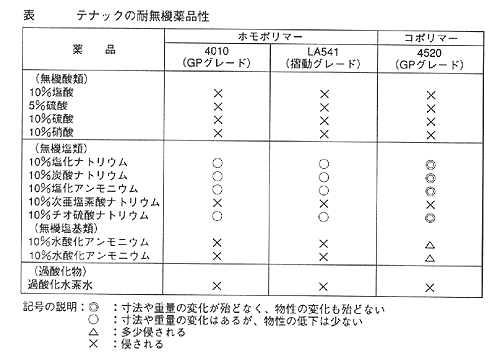

• 耐無機薬品性

電気特性

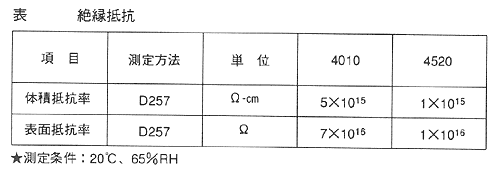

• 絶縁抵抗

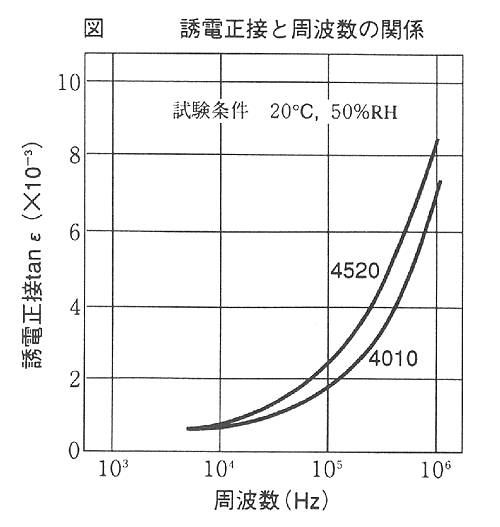

• 誘電正接と周波数の関係

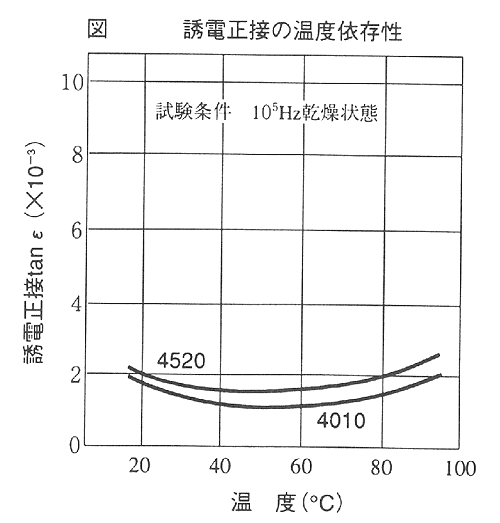

• 誘電正接の温度依存性

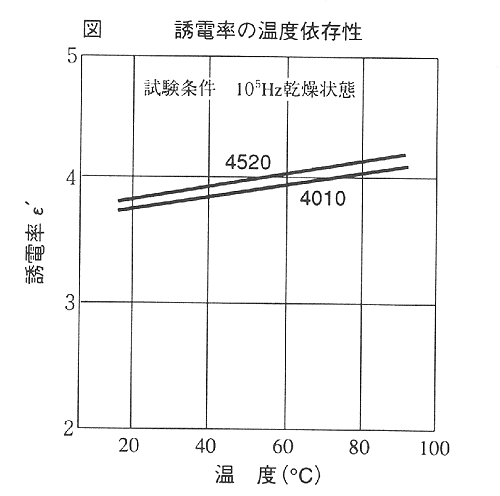

• 誘電率の温度依存性

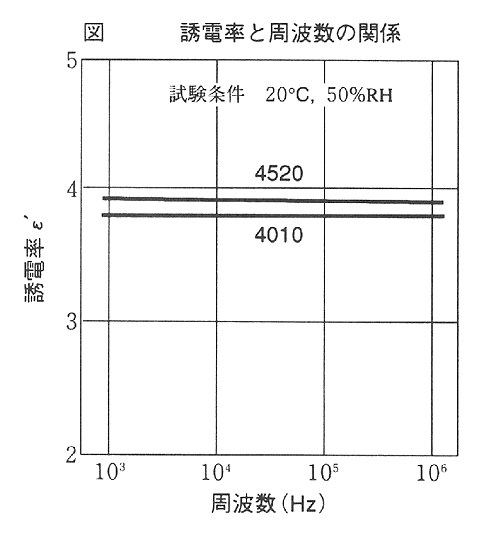

• 誘電率と周波数の関係

疲労特性

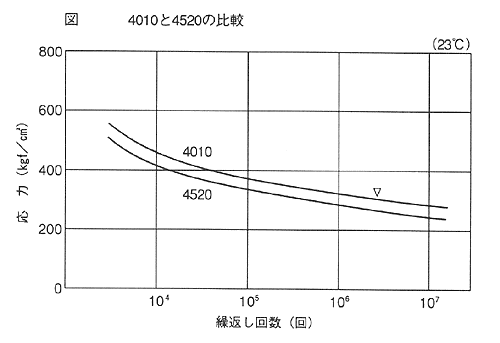

• 4010と4520の比較

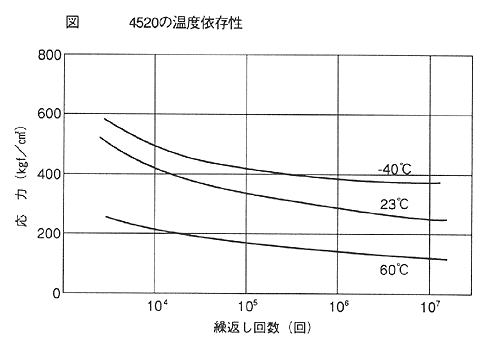

• 4520の温度依存性

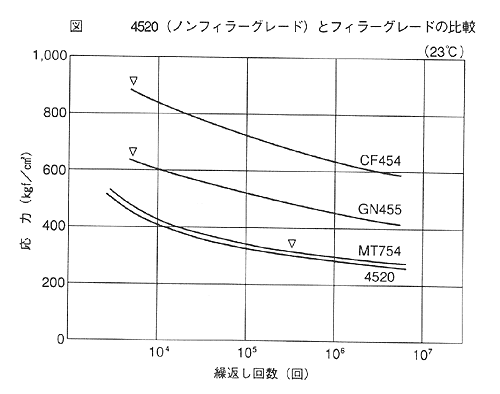

• 4520(ノンフィラーグレード)とフィラーグレードの比較

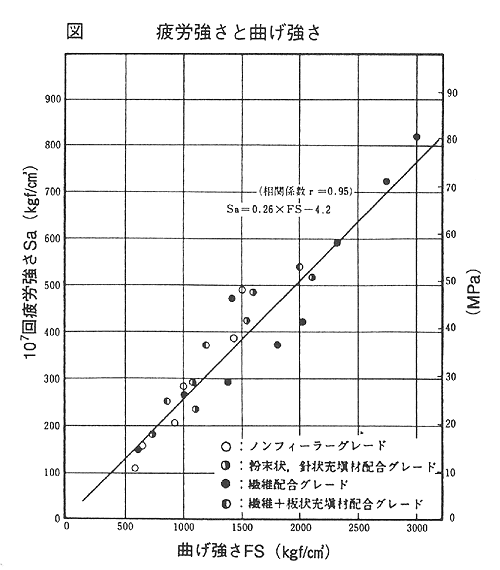

• 疲労強さと曲げ強さ

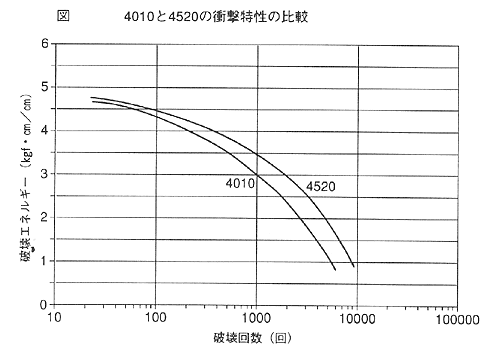

• 4010と4520の衝撃特性の比較

摩擦摩耗特性

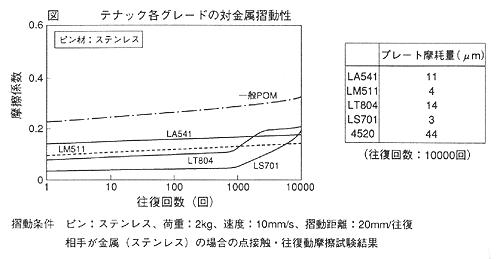

• 各グレードの対金属摺動性

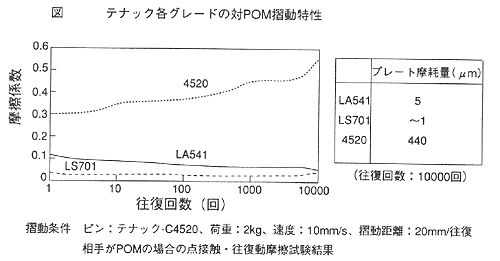

• 各グレードの対POM摺動特性

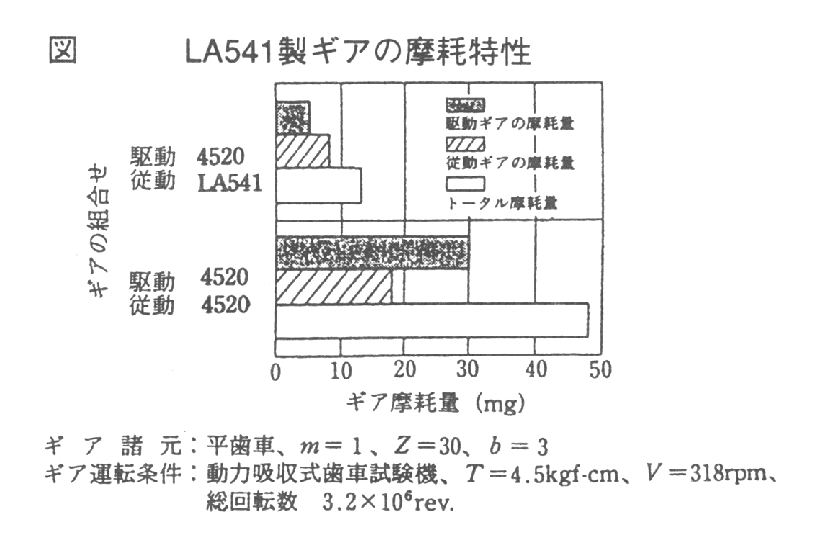

• LA541製ギアの摩耗特性
